[VIP] SW插件『SW转CAD映射文件』下载及安装教程

戴yoyo 戴yoyo 2022.11.30 00:53 浏览(4546) 评论 (2) 24果币

插件

下载

[名称]:SW插件-SW转CAD映射文件

[大小]:99.3 KB

[语言]:简体中文

[安装环境]:Win7/Win8/Win10

[支持版本]:SW2015-2020

[32/64位下载链接]:见文末

------------------------------------------------------------------------------------------------



插件

介绍

SolidWorks转CAD映射文件,通过设置映射图层,能够将SolidWorks工程图图纸的图层映射到DWG/DFX格式的CAD图纸中,方便编辑相关文件,显示或者隐藏对应的图层。

安装

步骤

1.鼠标右击【SW插件-SW转CAD映射文件】压缩包选择【解压到SW插件-SW转CAD映射文件】。



2.双击打开解压后的【SW插件-SW转CAD映射文件】文件夹。

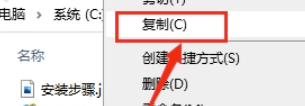

3.鼠标右击【映射】选择【复制】。


4.打开路径为【D:\SW2019\SOLIDWORKS\data】。

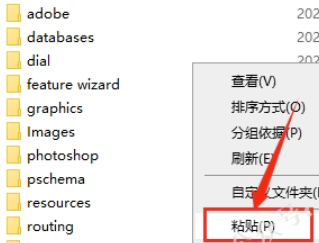

5.鼠标右击空白处选择【粘贴】。



6.双击【SOLIDWORKS 2019】软件图标运行软件。

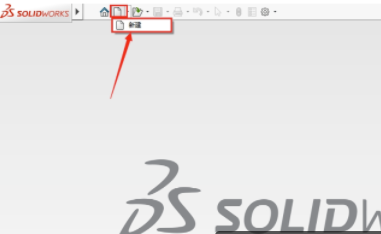

7.点击新建图标选择【新建】。

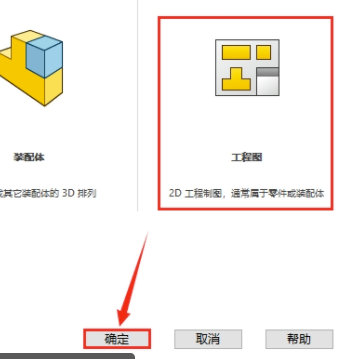

8.选择【工程图】然后点击【确定】。

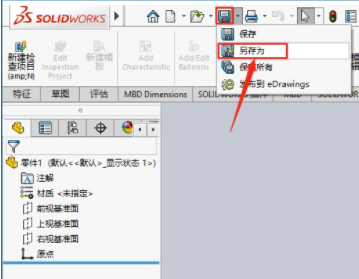

9.点击保存图标选择【另存为】。



10.点击下拉列表图标选择【Dwg(*.dwg)】。

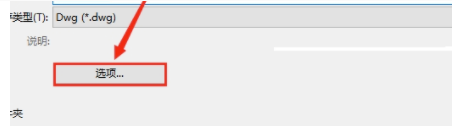

11.点击【选项...】。

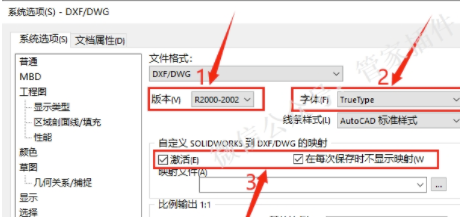

12.版本选择【R2000-2002】,字体选择【TrueType】,然后勾选【激活】和【在每次保存时不显示映射】。

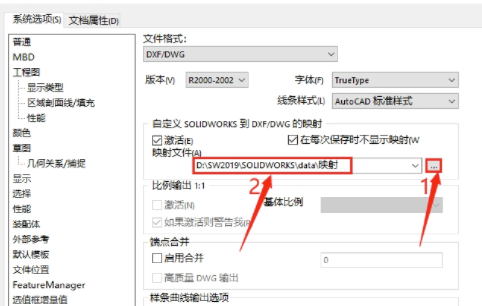

13.点击【...】选择粘贴到第5步的【映射】文件,然后点击【确定】。


14.点击【保存】。

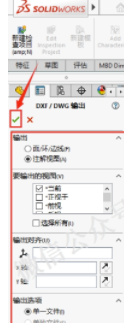

15.根据自己需求选择输出,输出视图,输出对齐,输出选项,然后点击【√】。

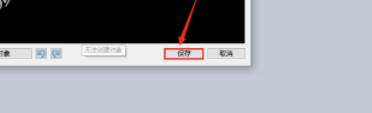

16.点击【保存】,DWG文件保存成功。


此下载资源只对VIP用户开放

或支付24.0果币

本文链接 https://www.mangoxo.com/blog/mxJpY25a 版权所有,转载请保留地址链接,感谢!
